中大型现场活动最少都需要5路以上SDI输入，4路SDI切换台已经不能满足需求，QY-EFP-2850最多可支持12组HD\SD SDI数字视频输入的平价移动导播系统。
8U专业航空箱1台架构一套多机位虚拟演播室常需要多部设备及昂贵的软硬件，乾元广视广视为此设计QY-EFP-2850以单机形式就可轻松架设一套多机位虚拟演播室，在切换摄影机角度背景画随选定背景更换，同时乾元广视提供不同多角度的DVD背景素材，满足客户不同的需求。

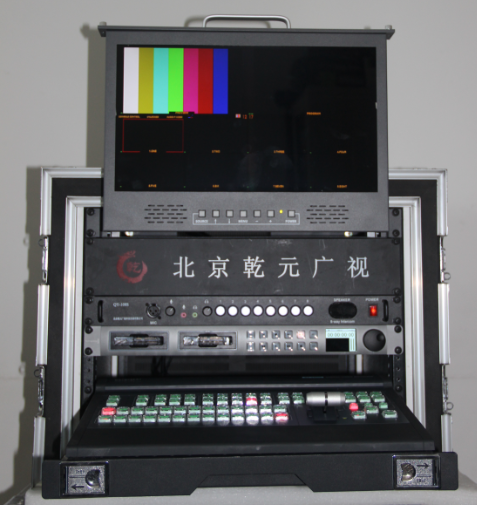

QY-EFP-2850箱载移动演播室系统整套硬件设备都紧密集成在一个内嵌宽19英寸、高8U的防震保护箱内，在这8U中集成了QY-EFP-2850八路视频切换台、17寸推拉式监视器、QY-108S导播通话系统、专业导播耳机、硬盘抽取式录像机、QY-D1安全电源系统、专业输入输出面板等组成。并可自主选够QY-DJ10摄像机供电系统，方便和满足客户在户外长期拍摄时的摄像机的供电问题。QY-EFP-2850数字移动演播室针对时常户外拍摄影片（EFP作业）、节省架设线路的时间、快速移动的便利性所设计，可应用于广播工作室、学校、外景节目工作者、时常移动作业者等。
特点
【滑轨固定】：数字切换台托盘滑轨具有锁定功能，可防机台任意滑动
【保护设计】：机箱可保护所有器材，可遮雨及防止阳光曝晒。线路均在机箱内可防止外力意外造成配线脱落或接触不良。
【美观配线】：专业、用心的配线设计及线材固定，专业的内部线路架设，整齐且传输安全不造成干扰。让线路不会杂乱且讯号传输安全
【可掀遮板】：免除拆卸螺丝设计及可掀式遮板，轻松方便检视.
【专业线盘】：专业配线盘轻松连接传输线，且所有端子均具锁定效果，防止线材脱落
【安全供电】：电源处理中心提供安全及稳定的电源，亦可利用车用及发电机的电源，提供给现场器材使用。
机动性 ：
小车载运即可随时机动性移动作业。
两个人即可搬运至会场演播地点。
室内室外皆可使用。
耐摔性 ：
铝制飞行箱机柜无木制品，符合环保。并有泡棉隔离，耐震、耐摔及防碰撞。
使用耐落螺丝固定所有器材，可防止螺丝振落导致器材掉落。
QY-EFP-2850整机组成部分

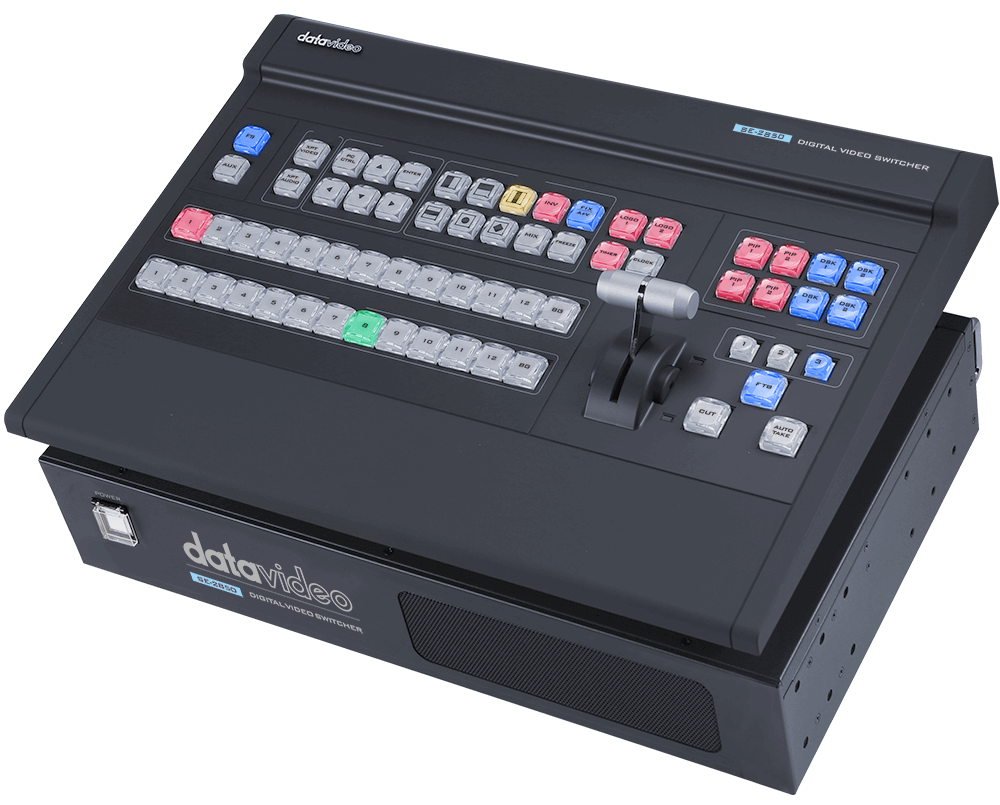

洋铭SE-2850 数字高清 多格式 视频切换台
SE-2850是SE-2800导播系统升级的产品，同样保持了HD与SD能够同时输入与切换、扩增12组输入与双DSK的功能， SE-2850特别增加内建字幕卡，并支持1920x1080P的信号输入，更能兼容目前大部分品牌之摄像机信号，同时也能用简单的方式就让导播播出的信号具备字幕效果，在原有的功能基础上做了大量升级和更新。
SE-2850具备12组信号(标配8路，选配12路)输入且兼容于HD或SD信号，两件式的设计便于整合系统中且不影响空间的运作，同时平价的成本符合各级使用单位的预算需求，是一台运动赛事、副控室或导播车使用的演播系统。

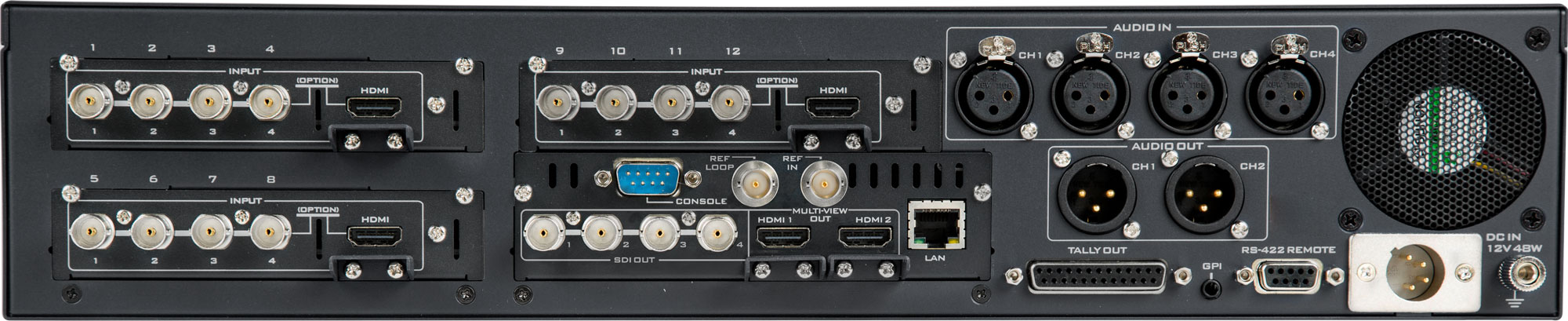

SE-2850具备2组HDMI输出端子，可设定四种MutliView模式输出，提供操作人员自己习惯设定监看输出方式，且每一组输入信号的屏幕具备音频音量表显示，提供操作人员监看视频时同步监看音频信号。
高标清兼容 您更好的选择
• 兼容于高标清信号输入
• HD系统支持HD-SDI与HDMI输入
• SD系统支持SD-SDI、HDMI两种格式输入
• 下游键可变更为Luma功能，计算机的PPT由HDMI接口输入执行简单字幕显示
• 可产生双组画中画，现场或新闻节目可同步以异地联机方式播岀
•(De-embedded)功能，解嵌音频由XLR接口输出
• 提供四组XLR音频输入，兼容于LINE音频输入，同时可嵌入视频内输出
• 两件式的设计，容易整合在移动式的导播系统，尤其是SNG车或OBV车上使用
二、QY-108S双供内部通话系统
主要功能
• 主站8路显示、多路指示灯
• 全双工系统，可外接耳机,音质清淅无啸叫
• 系统子机可同时传输通话、Tally信号
• 1U 的高度便于安装
• 1×8对讲, 可与内部通话系统的通话分站、播音员分站连接通话。
• 有话筒开关及关断警告灯。
• 有扬声器转换接口，可换接机外高音质扬声器。
• 有外接指挥音箱接口，可直接对演播室喊话、指挥。不占通话接口。
• 可外接头戴式耳机话筒组。
• 分离式接线端子，接线时不必焊接。快速、简便。
技术条件
三、HD/SDI/HDMI机架式抽取硬盘录放机（选配）
HyperDeck Studio硬盘录像机可在2.5英寸高速固态硬盘上记录高质量无压缩视频和ProRes、DNxHD格式压缩视频。HyperDeck Studio采用了用户熟悉的VTR风格控制方式，但其拥有的创新功能全面超越传统录像机。它可同时插入2块SSD硬盘，支持不间断录制——当一块硬盘数据写满后，录像机会自动往另一块硬盘上继续写入！录制完毕后，将SSD硬盘装载到任何计算机上就可直接读取媒体文件，不需要再用另一台录机进行上下载。HyperDeck Studio有2种型号可供选择。SE-2850具备12组信号(标配8路，选配12路)输入且兼容于HD或SD信号，两件式的设计便于整合系统中且不影响空间的运作，同时平价的成本符合各级使用单位的预算需求，是一台运动赛事、副控室或导播车使用的演播系统。
灵活强大的切换台
多路信号输入的切换台是大型运动及副控室需求的演播系统，但是针对目前的HD与SD新老交替的环境下，能兼容HD或SD不同格式且同时容易整合在系统架构中，就是运动赛事级副控室所需求的演播系统，也符合目前及未来广播环境的设备。SE-2850具备2组HDMI输出端子，可设定四种MutliView模式输出，提供操作人员自己习惯设定监看输出方式，且每一组输入信号的屏幕具备音频音量表显示，提供操作人员监看视频时同步监看音频信号。
高标清兼容 您更好的选择
• 兼容于高标清信号输入
• HD系统支持HD-SDI与HDMI输入
• SD系统支持SD-SDI、HDMI两种格式输入
2850的功能 视频切换伙伴
• 内含双组下游键(DSK)，满足主控或副控室外接图文系统需求• 下游键可变更为Luma功能，计算机的PPT由HDMI接口输入执行简单字幕显示
• 可产生双组画中画，现场或新闻节目可同步以异地联机方式播岀
音频的专家 让您应用自如
• 支持SDI嵌入音频(Embedded Audio)输入，且内置解嵌•(De-embedded)功能，解嵌音频由XLR接口输出
• 提供四组XLR音频输入，兼容于LINE音频输入，同时可嵌入视频内输出
标配与全配 符合您的需求
• 标准为8路输入，可选购输入模块达12路输入• 两件式的设计，容易整合在移动式的导播系统，尤其是SNG车或OBV车上使用
二、QY-108S双供内部通话系统
• 主站8路显示、多路指示灯
• 全双工系统，可外接耳机,音质清淅无啸叫
• 系统子机可同时传输通话、Tally信号
• 1U 的高度便于安装
• 1×8对讲, 可与内部通话系统的通话分站、播音员分站连接通话。
• 有话筒开关及关断警告灯。
• 有扬声器转换接口，可换接机外高音质扬声器。
• 有外接指挥音箱接口，可直接对演播室喊话、指挥。不占通话接口。
• 可外接头戴式耳机话筒组。
• 分离式接线端子，接线时不必焊接。快速、简便。
技术条件
| 测试环境 | 300米传输距离下的测试规格 |
| 频率 | 300-3.6KHz, ＜±3dB |
| THD | ＜3％ |
| S/N | ＞50dB |
| 产品规格 | 主机 |
| Tally信号输入 | 两组D-SUB 15PIN号输入接口 |
| 信号输出 | 4组XLR 7pin输出接口 |
| 声音输出 | 一组麦克风输出接口、一组耳机麦克风输出接口 |
| 一般规格 | 电源灯指示、麦克风执行开关、可选择单独一组通话或多组通话方式同时通话、静音功能、 全双工功能、音量控制调整功能、DC 12V输入灯号显示、具备两组Tally输入接口，Tally A信号由子机1~4传输输入， Tally B信号由子机5~8传输输入、可提供子机双向对话传输、Tally信号及使用电源。 |
| 尺寸 | 44mm（高）× 140mm(宽) × 482mm（长） |
| 重量 | 1.0Kg |
| 电源 | 输入：AC 110 到220V 自动侦测；输出：DC 12V/ 2A |
| 产品规格 | 子机 |
| 信号输出（入） | 一组7pin XLR接口，一组3.5mmTALLY输出接口，1组BNC视频输入接口 |
| 声音输出（入） | 3.5mm立体耳机麦克风接口 |
| 一般规格 | 电源灯光指示、呼叫主机功能、子机对子机对话功能、全双工功能、耳机音量控制、对谈启动按键、具有Tally红（橘）色灯号输出接口、LED Tally灯显示 |
| 重量 | 0.35Kg |
| 电源 | 由主机提供 |
三、HD/SDI/HDMI机架式抽取硬盘录放机（选配）
取代陈旧的磁带录像机
HyperDeck Studio是替代传统磁带录像机的绝佳选择。同样的功能、类似的操作，不同的是HyperDeck Studio能直接录制无压缩格式或行业标准的ProRes和DNxHD压缩格式。连接任何视频源——如摄像机和切换台——HyperDeck Studio就能为你创建所有前期和后期制作流程中可用的媒体文件。它拥有1RU紧凑机身，远比传统VTR小得多，可方便地安装在机房、转播车和飞行箱系统中。
广播级视频质量
HyperDeck Studio可录制广播级质量的SD/HD 10-bit 4:2:2无压缩视频。高质量的无压缩视频素材是进行良好的抠像、运动匹配和合成的重要前提。无压缩文件有非常宽广的动态范围，是调色和键抠像的理想素材。它还支持业界标准的压缩视频格式，既保有理想的HD图像质量，同时有效减小了文件体积。而有了 HyperDeck Studio Pro，您可以把质量推向新的高度，因为它还支持和2K，可在单块硬盘上播放Apple ProRes编码的4K视频。
业界标准格式
需要兼容任何播出和后期制作流程的文件？HyperDeck Studio以QuickTime格式封装的无压缩视频文件兼容主流的视频软件。两款HyperDeck Studio都可直接记录人们喜欢的Apple ProRes和Avid DNxHD业界标准文件压缩格式。采用DNxHD和ProRes压缩格式录制可获得5倍于无压缩HD视频的录制时间，同时保有10-bit色度量化和1920x1080全帧采样
无以伦比的文件兼容性
HyperDeck Studio以10-bit无压缩或以DNxHD和ProRes压缩格式记录，用业界标准的QuickTime文件封装，支持包括Final Cut Pro X、Adobe Premiere Pro CS6、After Effects CS6、Avid Media Composer 6、DaVinci Resolve在内的所有流行的视频软件。用户总是可以根据项目要求自由选择剪辑、调色和完成工具了。
专业视频接口
HyperDeck Studio配被高质量3 Gb/s SDI和HDMI接口，可连接任何广播级数字摄像机、监视器和视频矩阵。将摄像机的HDMI或SDI输出连接到HyperDeck Studio，即可绕过摄像机本机压缩录制格式，直接录制高质量的10-bit无压缩视频。HDMI接口还可连接显示器和投影机。HyperDeck Studio Pro还配备模拟分量视频和XLR模拟音频接口，以及可支持高码流SDI格式的4通道3 Gb/s SDI接口。
NTSC、PAL双制式自动侦测显示
液晶面板分辨率 RGB 1440X900 dots
可视角度（V）±70度、（H）±60度
LCD对比率: 700 typical
可校正亮度、对比、彩色及色相（只限NTSC系统可校正）
加装二侧固定式耳架（高度7U），可直接固定于标准19"机柜
可另外选购移动式固定机架（标准19"），收纳机箱中高度仅1U机架式。
五、专业一体化供电系统
让所有器材的电源线路可以归纳整合，让现场或者导播室干净整齐。
电源线路不会杂乱使用，可避免工作人员误拔取电源线或触电等情况。
让所有器材获得稳电又安全的电源，保护器材的寿命。
经过转换输出的电源均有安全保护装置，可防止瞬间电压破坏器材。
特点介绍
QY-D1可运用在QY-EFP-2850移动演播室之电源提供，可让HS-2850数字导播台、17寸液晶监视器、录像设备及通话系统获得稳定的电源，并让整组机构繁多的线路能够整合井然有序，让移动式导播台更加专业及美观。
军工品质稳定可靠，全静音超安全电源，总输出最高达350W，同时可提供多台器材使用。
具备4组DC 12V电源输出，4组AC220输出，全部使用专业的航空插头每组电源具有保险丝保护作用。
符合标准的19”及1U高度尺寸机柜尺寸
| AC输入电压 | 100V~120V（200V~240V） |
| AC输出最大功率 | 4组AC220输出220V / 10A |
| AC输入频率 | 50Hz及60Hz |
| DC输出接口 | 具备4组DC 12V电源输出，全部使用专业的航空插头 |
| DC输出效率 | 99％（含以上） |
| DC 输出噪声 | 12V：+5％,-3％、15V：±3％ |
| 其他规格 | 军工品质稳定可靠，全静音超安全电源，AC/DC输入AC电源输入超载保险丝保护功能、DC输入超载自动保护功能、工作温度：5°～45℃、接地线 |
| 尺寸重量 | 尺寸：482mm（长）x 44mm（高）x 180mm（宽）；重量：3.0Kg |
六、箱体及运输方式设计
箱体采用美国进口SKB航空防震箱、防撞击、防水、防火、带拉杆、带轱辘的可空运、汽运和铁路便携箱体设计。箱体集成设备包括洋铭SE2850高清数字切换台、QY-170H 寸高清显示屏、QY-108S通话系统、HyperDeck Studio高清硬盘录放机、QY-2850专用抽拉式轨道托架、QY-D1箱体一体化供电系统、数字分配器、专业外部接口板、系统线材和美国进口SKB航空箱等组成。箱体设计美观，箱体所有设备由一根220V电源就可以解决。箱体为拉杆式设计两个人即可搬运至会场演播地点，所有线路已配线完成，可节省现场安装架设线路时间。
