1. RM-AVHS410MC切换台标配9路SDI输入，最多可选配13路输入
2. 模拟信号、DVI信号等都可选配输入/输出板卡
3. 多格式的高清/标清兼容性实现了多种信号的混合制作
4. 内置的帧同步器实现了多种系统的操作应用
5. MS-410具备4路输入的标清/高清上变换器功能和用于8路输入的点对点功能
6. 提供4路Aux母线和2个画中画母线。可以将边界和柔化效果应用于画中画母线
7. 除了标准的划像、混叠和直切外，还包括两个通道的DVE转场模式，比如压缩、滑动、挤压和3D划像等功能
8. 整合可抽取式硬盘录像机，320G超大容量硬盘，轻松录制长达10多个小时M2T格式视频素材
9. 八通道通话系统主站、标配四路导播耳机、四个子机以及TALLY完成对每一路摄像机的时时调控
10. 整合可压盘式磁带录像机，保障录制高质量的画面（选配）
11. 整合QY-D1电源处理中心，为整套系统提供稳定的电源供应
12. 摄像机供电系统，适合整体系统搭配
13. 量身定做的音视频接口板

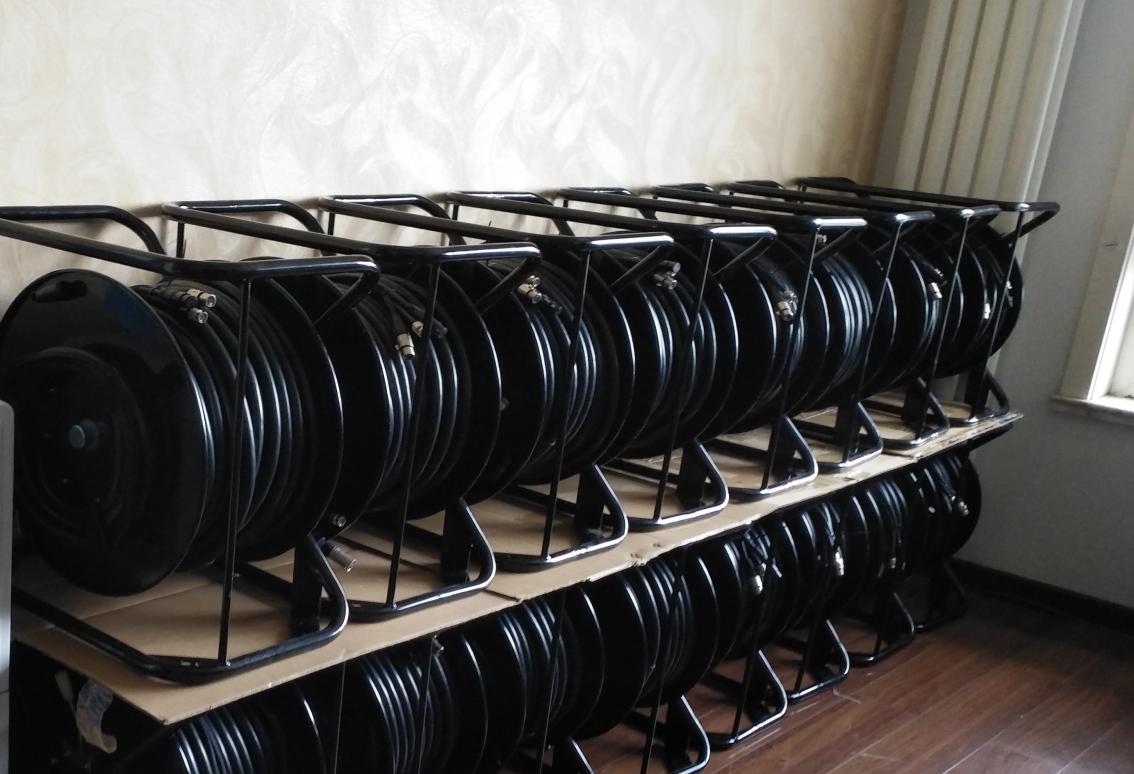

14. QY-CB18标配40米电缆及电缆专用车，每根电缆具备通话，视频，提示，摄像机供电等功能（线缆长度可选）
15. 采用防震航空机箱设计（根据安装的设备）
整机组成部分

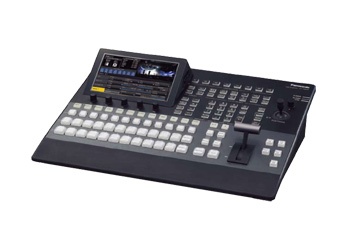

一、RM-AVHS410MC切换台
| 主要参数 | |
|

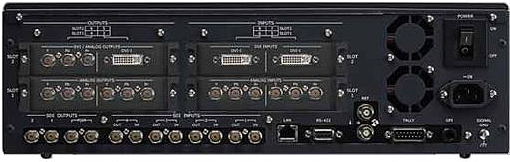

视频接口 视频输入（最多13路输入通道）标准SDI：8信号线，BNCx8（SDI输入1至SDI输入8）(上变换器功能可以用于SDI输入5至SDI输入8接口)标准DVI-D：1信号线，DVI-Dx1 可选项：最多4个额外信号线（INA1、INA2、INB1、INB2）(两个输入/输出槽最多可以安装两个选项面板) 视频输出（最多10路输出通道）标准SDI：5条信号线，BNCx6（SDI输出1至SDI输出5x1/线，2个分配输出只用于SDI输出1）标准DVI-D：1信号线，DVI-Dx1 可选项：最多4条额外信号线（OUTA1、OUTA2、OUTB1、OUTB2、）·PGM、PVW、AUX1至AUX4、MV（MULTI_VIEW）、CLN、KEYOUT和MEMPVW可以分配给SDIOUT1至SDIOUT5，DVI-DOUT、OUTA1、OUTA2、OUTB1和OUTB2。·CLN可以从KEY或DSK中通过菜单预先选择。（两个输入/输出槽最多可以安装两个选件面板。） |
|
|
信号格式 SD：480/59.94i,576/50i HD：1080/59.94i,1080/50i,720/59.94p,720/50p,1080/24PsF※,1080/23.98PsF※ Y：PB：PR4：2：2,10bit（8bit用于视频存储）,RGB4：4：4,8bit ME数量： 1MESDI输入 HD-SDI：高清串行数字（SMPTE292M）SD-SDI：标清串行数字（SMPTE259M）8条信号线，标准：IN1至IN8 12条信号线，最多：INA1,INA2,INB1,INB2 （当使用两个AV-HS04M1面板时；有效通过时）HD：符合SMPTE292M（BTAS-004B）标准·0.8V[p-p]±10%（75Ω）·自动均衡器超过100m（当使用1.5Gbps/5C-FB电缆时）SD：符合SMPTE259M标准·0.8V[p-p]±10%（75Ω）·自动均衡器200m（当使用5C-2V电缆时） SDI输出 HD-SDI：高清串行数字（SMPTE292M）SD-SDI：SD标清串行数字（SMPTE259M）5条信号线,标准：OUT1x2;OUT2至OUT5x1HD：符合SMPTE292M（BTAS-004B）标准 ·输出电平0.8V[p-p]±10%·上升时间HD：少于270ps·下降时间HD：少于270ps·上升时间和下降时间之间的差 HD：少于100ps·校准抖动HD：少于0.2UI（130ps）·定时信号跳动HD：少于1.0UI·眼图大于90%·DC补偿0±0.5VSD：符合SMPTE259M标准·输出电平0.8V[p-p]±10%·上升时间少于1.5ns·下降时间少于1.5ns·上升时间和下降时间之间的差 少于0.5ns·抖动少于0.2UI 复合输入（可选板卡）：模拟复合信号（NTSC/PAL）（1.0V[p-p],75Ω）4条信号线,最多：INA1,INA2,INB1,INB2当使用两个AV-HS04M6板卡时，环通输出）模拟输入（可选板卡）：SD/HD模拟分量Y/PB/PR（1.0V[p-p],75Ω）4条信号线,最多：INA1,INA2,INB1,INB2（当使用两个AV-HS04M2板卡时）模拟输出（可选板卡）：SD/HD模拟分量Y/PB/PR（1.0V[p-p],75Ω）4条信号线,最多：OUTA1,OUTA2,OUTB1,OUTB2（当使用2个AV-HS04M4板卡时）·2条信号线（OUTA1,OUTB1）当使用2个AV-HS04M5板卡时 DVI-I输入（可选板卡）：模拟/数字RGB：XGA（1024x768）,WXGA（1280x768）,SXGA（1280x1024）垂直频率：60Hz 4条信号线,最多：INA1,INA2,INB1,INB2（当使用2个AV-HS04M3板卡时）DVI-I输出（可选板卡）：模拟/数字RGB：XGA（1024x768）,WXGA（1280x768）,SXGA（1280x1024）,WSXGA+※（1680x1050）,UXGA※（1600x1200）,WUXGA※（1920x1200）※只有当数字信号输出时可选。垂直频率：60Hz·该接口不支持HDCP技术。 其他接口 2条信号线,最多：OUTA2,OUTB2（当使用2个AV-HS04M5板卡时）DVI-D输入（可选板卡） 数字RGB：XGA（1024x768）,WXGA（1280x768）,SXGA（1280x1024）, WSXGA+（1680x1050）,UXGA（1600x1200）,WUXGA（1920x1200）垂直频率：60Hz数字RGB：1080/50p,1080/59.94p·不支持模拟输入信号。·该接口不支持HDCP技术。 4条信号线,最多：INA1,INA2,INB1,INB2（当使用2个AV-HS04M8板卡时）·不能使用DVI-I接口电缆。·对于DVI-D接口电缆，使用最长为5米的电缆。DVI-D输入/输出 数字RGB：XGA（1024x768）,WXGA（1280x768）,SXGA（1280x1024）,WSXGA+（1680x1050）,UXGA（1600x1200）,WUXGA（1920x1200）垂直频率：60Hz 视频格式输入 数字RGB：1080/50p,1080/59.94p场频：与系统格式相同视频格式输出：数字RGB：1080/50p,1080/59.94p,1080/50i,1080/59.94i,720/50p,720/59.94p·不支持模拟信号的输入和输出。·输出支持高分辨率的多视图模式：即使在标清被设置为系统模式时也能够输出分辨率信号。（当启用高分辨率多视图模式时，选择MV作为DVI-DOUT输出，不能选择带SDIOUT的MV。）·该接口不支持HDCP技术。标准输入/输出：每个1行（DVI-DIN,DVI-DOUT）·不能使用DVI-I接口电缆。·对于DVI-D接口电缆，使用最长5米的电缆。 参考输入/输出 在GENLOCK模式中：黑场或三电平同步输入信号（循环输出）在内部同步模式下：BB输出信号※2·支持与系统格式相同的场频率。·通过1080/24PsF格式，只支持GENLOCK模式·通过1080/23.98PsF格式，支持带10F-ID（符合SMPTE318M标准）的黑场或三电平信号。视频延迟时间1线（H），当帧同步设置为“关”，并且上变换器设置为“关”时1帧（F），当帧同步设置为“开”，或者上变换器设置为“开”时·当信号通过PinP、DVE、多视图、下变频器、DVI-IN或DVI-OUT时，每种情况采用最大1帧的延迟。 控制I/O（LAN） RJ-45 LAN10BASE-T/100BASE-TX（对于IP控制）连接电缆：LAN电缆（5类或以上），最长100m，推荐STP电缆（屏蔽双绞线） ·当连接到集线器（切换集线器）时，使用一条直电缆。当按照1：1的方式不穿过集线器连接装置和计算机时，使用一条交叉电缆。 ·对于连接到装置的设备，建议使用相同的部分。如果装置连接到分区不同的设备，可能会出现取决于网络设备内在设置的事件，所以在运行开始之前要仔细检查装置与设备的连接。 控制I/O（EDITOR）D-sub,9-pin,母头EDI至R用于控制剪辑器RS-422控制接口通信格式波特率：38400bps,字符长度：8bit,奇偶性：奇Stopbit：1bit,Flowcontrol：无控制I/O（COM） D-sub,9-pin,母头COM用于控制外部设备RS-422控制接口控制I/O（TALLY/GPI1,TALLY/GPI2）D-sub,15-pin,母头（x2）输入：8输入,通用，光电耦合器传感 输出：19输出;从R/G计数器中选择，通用报警：1输出,集电极开路输出（负逻辑） |
|

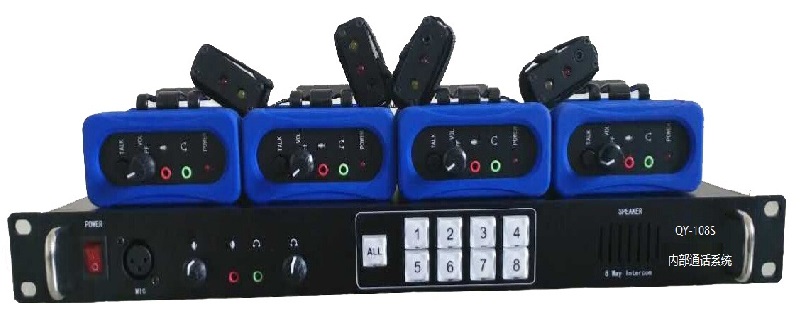

二、QY-108S双供内部通话系统
• 主站8路显示、多路指示灯
• 全双工系统，可外接耳机,音质清淅无啸叫
• 系统子机可同时传输通话、Tally信号
• 1U 的高度便于安装
• 1×8对讲, 可与内部通话系统的通话分站、播音员分站连接通话。
• 有话筒开关及关断警告灯。
• 有扬声器转换接口，可换接机外高音质扬声器。
• 有外接指挥音箱接口，可直接对演播室喊话、指挥。不占通话接口。
• 可外接头戴式耳机话筒组。
• 分离式接线端子，接线时不必焊接。快速、简便。
技术条件
| 测试环境 | 300米传输距离下的测试规格 |
| 频率 | 300-3.6KHz, ＜±3dB |
| THD | ＜3％ |
| S/N | ＞50dB |
| 产品规格 | 主机 |
| Tally信号输入 | 两组D-SUB 15PIN号输入接口 |
| 信号输出 | 4组XLR 7pin输出接口 |
| 声音输出 | 一组麦克风输出接口、一组耳机麦克风输出接口 |
| 一般规格 | 电源灯指示、麦克风执行开关、可选择单独一组通话或多组通话方式同时通话、静音功能、 全双工功能、音量控制调整功能、DC 12V输入灯号显示、具备两组Tally输入接口，Tally A信号由子机1~4传输输入， Tally B信号由子机5~8传输输入、可提供子机双向对话传输、Tally信号及使用电源。 |
| 尺寸 | 44mm（高）× 140mm(宽) × 482mm（长） |
| 重量 | 1.0Kg |
| 电源 | 输入：AC 110 到220V 自动侦测；输出：DC 12V/ 2A |
| 产品规格 | 子机 |
| 信号输出（入） | 一组7pin XLR接口，一组3.5mmTALLY输出接口，1组BNC视频输入接口 |
| 声音输出（入） | 3.5mm立体耳机麦克风接口 |
| 一般规格 | 电源灯光指示、呼叫主机功能、子机对子机对话功能、全双工功能、耳机音量控制、对谈启动按键、具有Tally红（橘）色灯号输出接口、LED Tally灯显示 |
| 重量 | 0.35Kg |
| 电源 | 由主机提供 |
三、HD/SDI/HDMI机架式抽取硬盘录放机（选配）

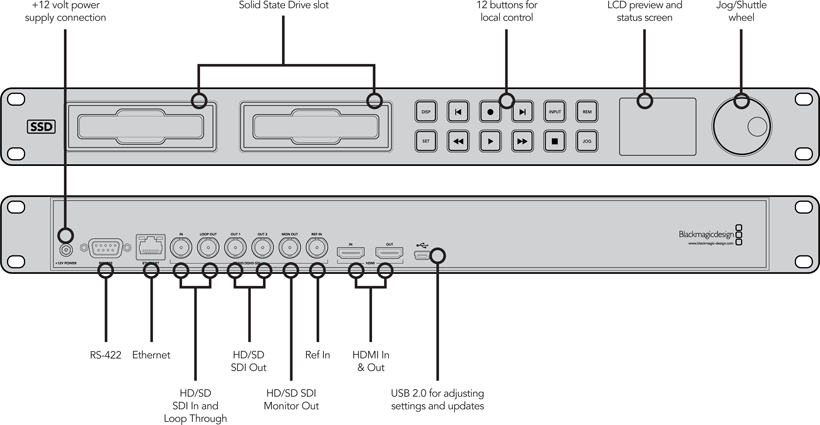

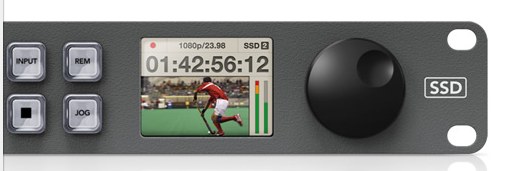

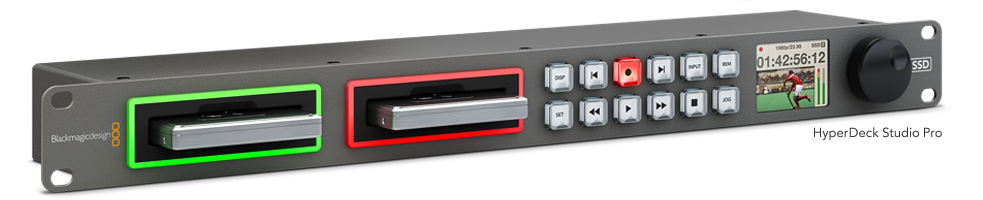

HyperDeck Studio硬盘录像机可在2.5英寸高速固态硬盘上记录高质量无压缩视频和ProRes、DNxHD格式压缩视频。HyperDeck Studio采用了用户熟悉的VTR风格控制方式，但其拥有的创新功能全面超越传统录像机。它可同时插入2块SSD硬盘，支持不间断录制——当一块硬盘数据写满后，录像机会自动往另一块硬盘上继续写入！录制完毕后，将SSD硬盘装载到任何计算机上就可直接读取媒体文件，不需要再用另一台录机进行上下载。HyperDeck Studio有2种型号可供选择。
取代陈旧的磁带录像机
HyperDeck Studio是替代传统磁带录像机的绝佳选择。同样的功能、类似的操作，不同的是HyperDeck Studio能直接录制无压缩格式或行业标准的ProRes和DNxHD压缩格式。连接任何视频源——如摄像机和切换台——HyperDeck Studio就能为你创建所有前期和后期制作流程中可用的媒体文件。它拥有1RU紧凑机身，远比传统VTR小得多，可方便地安装在机房、转播车和飞行箱系统中。广播级视频质量
HyperDeck Studio可录制广播级质量的SD/HD 10-bit 4:2:2无压缩视频。高质量的无压缩视频素材是进行良好的抠像、运动匹配和合成的重要前提。无压缩文件有非常宽广的动态范围，是调色和键抠像的理想素材。它还支持业界标准的压缩视频格式，既保有理想的HD图像质量，同时有效减小了文件体积。而有了HyperDeck Studio Pro，您可以把质量推向新的高度，因为它还支持和2K，可在单块硬盘上播放Apple ProRes编码的4K视频。
需要兼容任何播出和后期制作流程的文件？HyperDeck Studio以QuickTime格式封装的无压缩视频文件兼容主流的视频软件。两款HyperDeck Studio都可直接记录人们喜欢的Apple ProRes和Avid DNxHD业界标准文件压缩格式。采用DNxHD和ProRes压缩格式录制可获得5倍于无压缩HD视频的录制时间，同时保有10-bit色度量化和1920x1080全帧采样无以伦比的文件兼容性HyperDeck Studio以10-bit无压缩或以DNxHD和ProRes压缩格式记录，用业界标准的QuickTime文件封装，支持包括Final Cut Pro X、Adobe Premiere Pro CS6、After Effects CS6、Avid Media Composer 6、DaVinci Resolve在内的所有流行的视频软件。用户总是可以根据项目要求自由选择剪辑、调色和完成工具了。
专业视频接口
HyperDeck Studio配被高质量3 Gb/s SDI和HDMI接口，可连接任何广播级数字摄像机、监视器和视频矩阵。将摄像机的HDMI或SDI输出连接到HyperDeck Studio，即可绕过摄像机本机压缩录制格式，直接录制高质量的10-bit无压缩视频。HDMI接口还可连接显示器和投影机。HyperDeck Studio Pro还配备模拟分量视频和XLR模拟音频接口，以及可支持高码流SDI格式的4通道3 Gb/s SDI接口。
四、QY-170H推拉式17寸液晶监视器
NTSC、PAL双制式自动侦测显示
液晶面板分辨率 RGB 1440X900 dots
可视角度（V）±70度、（H）±60度
LCD对比率: 700 typical
可校正亮度、对比、彩色及色相（只限NTSC系统可校正）
双讯号输入时，可作子母画面（PIP）显示
加装二侧固定式耳架（高度7U），可直接固定于标准19"机柜
可另外选购移动式固定机架（标准19"），收纳机箱中高度仅1U
机架式液晶监视器
五、专业一体化供电系统
让所有器材的电源线路可以归纳整合，让现场或者导播室干净整齐。
电源线路不会杂乱使用，可避免工作人员误拔取电源线或触电等情况。
让所有器材获得稳电又安全的电源，保护器材的寿命。
经过转换输出的电源均有安全保护装置，可防止瞬间电压破坏器材。
特点介绍
QY-D1可运用在QY-EFP-410移动演播室之电源提供，可让QY-EFP-410数字影像导播机、17寸液晶监视器、录像设备及通话系统获得稳定的电源，并让整组机构繁多的线路能够整合井然有序，让移动式导播台更加专业及美观。
军工品质稳定可靠，全静音超安全电源
总 DC 输出最高达350W，同时可提供多台器材使用。
具备4组DC 12V电源输出，4组AC220输出，全部使用专业的航空插头
每组电源具有保险丝保护作用，并有灯号示警通知
符合标准的19”及1U高度尺寸机柜尺寸
| AC输入电压 | 100V~120V（200V~240V） |
| AC输出最大功率 | 4组AC220输出220V / 10A |
| AC输入频率 | 50Hz及60Hz |
| DC输出接口 | 具备4组DC 12V电源输出，全部使用专业的航空插头 |
| DC输出效率 | 99％（含以上） |
| DC 输出噪声 | 12V：+5％,-3％、15V：±3％ |
| 其他规格 | 军工品质稳定可靠，全静音超安全电源，AC/DC输入AC电源输入超载保险丝保护功能、DC输入超载自动保护功能、工作温度：5°～45℃、接地线 |
| 尺寸重量 | 尺寸：482mm（长）x 44mm（高）x 180mm（宽）；重量：3.0Kg |
六、箱体及运输方式设计
特点介绍：
箱体采用美国进口SKB航空防震箱、防撞击、防水、防火、带拉杆、带轱辘的可空运、汽运和铁路便携箱体设计。箱体集成设备包括松下410高清数字切换台、QY-170H 寸高清显示屏、QY-108S通话提示系统、高清硬盘录放机、专用抽拉式轨道托架、QY-D1箱体一体化供电系统、数字分配器、专业外部接口板、系统线材和美国进口SKB航空箱等组成。箱体设计美观，箱体所有设备由一根220V电源就可以解决。箱体为拉杆式设计两个人即可搬运至会场演播地点，所有线路已配线完成，可节省现场安装架设线路时间。
