QY-EFP-8M 箱载移动演播室系统是将整套硬件设备都紧密集成在一个内嵌宽19英寸、高9U（大约50cm）的防震保护箱内，在这9U中集成了MCS-8M 8路视频高清切换台、QY-170H高清液晶监视器、QY-108S导播通话系统、专业导播耳机、高清硬盘录像机、QY-D1安全电源系统等。QY-EFP-8M HS数字移动演播室针对时常户外拍摄影片（EFP作业）、节省架设线路的时间、快速移动的便利性所设计，可应用于广播工作室、学校、外景节目工作者、时常移动作业者等。
人性化设计
【滑轨固定】：MCS-8M数字切换台托盘滑轨具有锁定功能，可防机台任意滑动
【防震设计】：双层设计内层具有泡棉另震功效，运送时可有效保护机箱内之器材
【保护设计】： 机箱可保护所有器材，可遮雨及防止阳光曝晒。线路均在机箱内可防止外力意外造成配线脱落或接触不良。
【美观配线】： 专业、用心的配线设计及线材固定，专业的内部线路架设，整齐且传输安全不造成干扰。让线路不会杂乱且讯号传输安全。
【可掀式遮板】： 免除拆卸螺丝设计及可掀式遮板，轻松方便检视.
【专业配线盘】： 专业配线盘轻松连接传输线，且所有端子均具锁定效果，防止线材脱落
【安全供电】： QY-D1电源处理中心提供安全及稳定的电源，亦可利用车用及发电机的电源，提供给现场器材使用。
【视觉舒适】： QY-170H高清监视器采用1U抽拉式设计，具备可调式角度位置，可调整最佳视觉角度。
机动性
小车载运即可随时机动性移动作业。
两个人即可搬运至会场演播地点。
室内室外皆可使用。
方便性
所有线路已配线完成，可节省现场安装架设线路时间。
可掀式背版，无需拆卸螺丝及可安装内部线路。
耐摔
铝制飞行箱机柜无木制品，符合环保。并有泡棉隔离，耐震、耐摔及防碰撞。
使用耐落螺丝固定所有器材，可防止螺丝振落导致器材掉落。
详细功能
1）、可实现模拟8讯道实时切换，足以满足用户多机位要求。
2）、支持4路SDI输入，3路复合\HDMI输入一路DVI输入，及4路高清视频输出。
3）、可达SDI、HD-SDI、HD\SD HDMI HD-DVI输入，SD-SDI、HD-SDI全高清输出
4）、高清17寸高清晰监视器，具有实时预监切换画面及总输出功能
5）、数字硬盘录像机，SD/HD-SDI输入 HDMI输出及SD/HD-SDI回路输出（选配）
6）、8路高音质无杂音内部通话系统，方便导播人员与各个机位及时准确沟通，扑捉更完美画面。
7）、专业的内部线路架设，可节省现场安装架设时间。线路整齐且传输安全，不造成互相干扰。
8）、箱体采用特殊材质制成，轻便耐磨。配以脚轮及带滚轮电缆盘，更适用于卸载、安置。
9）、拆卸自由，安装方便。
10、支持字幕系统，实时唱词拍打功能（选配）
QY-EFP-8M HS整机组成部分

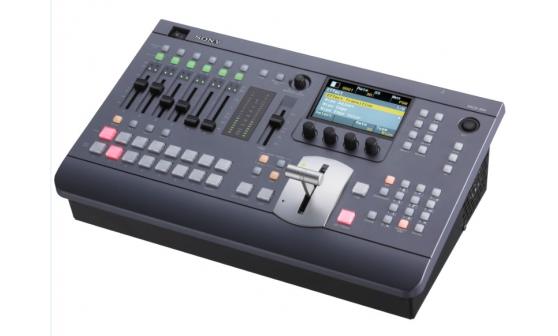

一、索尼MCS-8M高清数字切换台
此外，MCS-8M小型切换台经过专门的设计，它结构简单，使用起来非常直观，这样，就减轻 了用户学习操作它的难度，是现场节目播出一款理想的制作工具。凭借着优异的性价比和强大 的功能，MCS-8M适于在各种现场制作应用，比如小型演播室、婚礼和教堂节目制作、MV片段制作、现场音乐会、展览会、企业会议等等
MCS-8M是一款功能强大的制作工具，索尼尖端的切换台技术都被融入它小巧的机身之中。它内部的视频处理技术则继承于索尼倍受欢迎和信赖的MVS系列高端切换台。以下格式信号均可通过简单的操作，根据制作需要以高清或 标清模式进行控制和设置。这样，这款切换台就提供一条从 标清过渡到高清视频切换模式的理想道路，而无需增加任何成本。

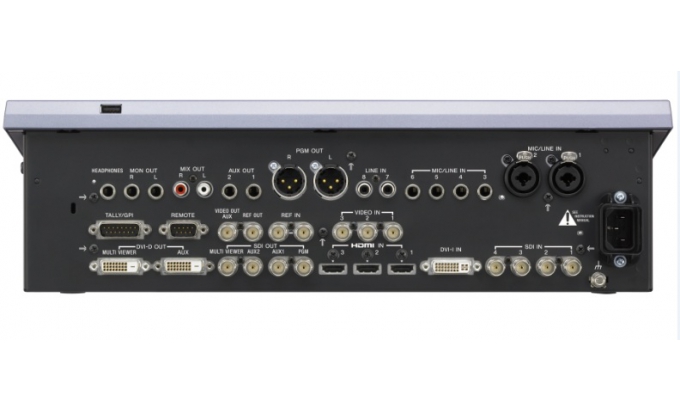

8路高清输入模式：HD-SDI (x 4)，HDMI (x 3)，DVI-I (x 1) 标清模式：SD-SDI (x 4)，模拟复合(x 3)，DVI-I (x 1)* 帧同步器功能对所有输入信号均有效。
4路输出高清模式：PGM (HD-SDI)，AUX1 (HD-SDI)，AUX2 (HD-SDI和DVI-D), 多画面显示 (DVI-D 和HD-SDI)标清模式：PGM (SD-SDI)，AUX1 (SD-SDI)， AUX2 (SD-SDI和模拟复合)， 多画面显示(DVI-D和SD-SDI)内置6通道带音频延迟调整的音频混合器功能对于类似音乐片段制作或多语言节目制作这样的应用来说，MCS-8M支持任何一路输入的总计6通道可指派音频，此外，还能进行优异的音频延迟调整，以实现唇音同步。
音频输入:
SDI (嵌入 x 4)，HDMI (嵌入x 3)，话筒/线路 (XLR/TRS: 平衡 x 2), 话筒/线路(TRS耳机：平衡 x 4)，线路 (耳机插孔：非平衡 x 2)音频输出：
SDI (嵌入 x 3)，PGM (XLR：平衡 x 2), AUX (TRS 耳机：平衡 x 2)， MON (TRS 耳机：平衡 x 2)，混合 (PHONO插孔： 非平衡 x 2) ，耳 机 (x 1)
多画面显示输出功能，降低总体系统成本
多画面功能可将屏幕分为10个或4个窗口，在一台监视器上同时显示多幅画面。用户可在一台监视器上同时审看多个视频源。
带有红色边框的副画面显示的是当前播出的视频。
多画面视频信号可从SDI和DVI-D端口同时输出。
MCS-8M具有1通道的帧存储功能，最多可存储12幅静止画面。
使用USB端口输入静止画面的功能带有alpha通道的TIFF/TGA图像和BMP图像可以使用USB存储器进行 输入。每个视频源的输入静止功能一路静止视频可以被指派到任何一个交叉点上，以便作为视频输入信 号使用。该视频可从USB端口进行输出。快拍功能让用户可将一个特定场景的特效或键配置保存起来。将经常使用的配置保存为一个快拍之后，用户就能在需要的时候快速地调 用。最多可存储20个快拍。预设特效按键以下特效图案被指派给数字键（0到9）。这些按键能够让用户方便地 为视频添加特
技术规格
| 电源要求 | 100 V AC到240 V AC ±10%, 50/60 Hz | |
| 功耗 | 100 V : 0.7 A, 240 V : 0.3 A | |
| 尺寸（宽×高×深） | 420 x 122 x 265 mm | |
| 重量 | 5 kg | |
| 操作温度 | 5 ˚C 到 40 ˚C | |
| 支持格式 | 1080i/50, 1080i/59.94, 720p/50, 720p/59.94, 480i/59.94, 576i/50 | |
| 输入/输出 | ||
| 视频输入 | SDI | BNC (x4), SMPTE-292M, 299M, 259M-C, 272M-A |
| HDMI | HDMI (A型) (x3) | |
| DVI-I | DVI (x1) (DVI-IN) | |
| 复合 | BNC (x3) | |
| 基准 | BNC (x2)，环通75 Ω，模拟黑场电平或三电平同步信号 | |
| 视频输出 | SDI | BNC (x4)，SMPTE-292M，299M，259M-C，272M-A |
| DVI-D | DVI (x2) (AUX，多画面) | |
| 复合 | BNC (x1) | |
| 基准 | BNC (x1)，75 Ω，黑场信号 | |
| 音频输入 | 模拟输入1和2 | XLR/TRS combo (x2) (话筒/线路1和2)，公 |
| 模拟输入3到6 | TRS phone (x4) (话筒/线路3到6) | |
| 模拟输入7和8 | Phono 插孔(x2) (线路7和线路8) | |
| 音频输出 | 模拟输出1和2 | XLR (x2) (PGM输出左和右)，母 |
| 模拟输出 | TRS phone (x4) (AUX 1/AUX 2/MON L/MON R) | |
| 模拟输出 | Phono插孔 (x2) (混合左/混合右) | |
| 耳机输出 | 标准立体声耳机插孔 (x1) | |
| 其它接口 | ||
| USB | A 型(x1) | |
| 遥控 | D-sub 9芯(x1)，公，RS-232C | |
| TALLY/GPI | D-sub 15芯(x1)，公 |
主要功能
• 主站8路显示、多路指示灯
• 全双工系统，可外接耳机,音质清淅无啸叫
• 系统子机可同时传输通话和Tally信号
• 1U 的高度便于安装
• 1×8对讲, 可与内部通话系统的通话分站、播音员分站连接通话。
• 有话筒开关及关断警告灯。
• 有扬声器转换接口，可换接机外高音质扬声器。
• 有外接指挥音箱接口，可直接对演播室喊话、指挥。不占通话接口。
• 可外接头戴式耳机话筒组。
• 分离式接线端子，接线时不必焊接。快速、简便。
技术条件
| 测试环境 | 300米传输距离下的测试规格 |
| 频率 | 300-3.6KHz, ＜±3dB |
| THD | ＜3％ |
| S/N | ＞50dB |
| 产品规格 | 主机 |
| Tally信号输入 | 两组D-SUB 15PIN号输入接口 |
| 信号输出 | 4组XLR 7pin输出接口 |
| 声音输出 | 一组麦克风输出接口、一组耳机麦克风输出接口 |
| 一般规格 | 电源灯指示、麦克风执行开关、可选择单独一组通话或多组通话方式同时通话、静音功能、 全双工功能、音量控制调整功能、DC 12V输入灯号显示、具备两组Tally输入接口，Tally A信号由子机1~4传输输入， Tally B信号由子机5~8传输输入、可提供子机双向对话传输、Tally信号及使用电源。 |
| 尺寸 | 44mm（高）× 140mm(宽) × 482mm（长） |
| 重量 | 1.0Kg |
| 电源 | 输入：AC 110 到220V 自动侦测；输出：DC 12V/ 2A |
| 产品规格 | 子机 |
| 信号输出（入） | 一组7pin XLR接口，一组3.5mmTALLY输出接口，1组BNC视频输入接口 |
| 声音输出（入） | 3.5mm立体耳机麦克风接口 |
| 一般规格 | 电源灯光指示、呼叫主机功能、子机对子机对话功能、全双工功能、耳机音量控制、对谈启动按键、具有Tally红（橘）色灯号输出接口、LED Tally灯显示 |
| 重量 | 0.35Kg |
| 电源 | 由主机提供 |
三、HD/SDI/HDMI机架式抽取硬盘录放机（选配）
HyperDeck Studio硬盘录像机可在2.5英寸高速固态硬盘上记录高质量无压缩视频和ProRes、DNxHD格式压缩视频。HyperDeck Studio采用了用户熟悉的VTR风格控制方式，但其拥有的创新功能全面超越传统录像机。它可同时插入2块SSD硬盘，支持不间断录制——当一块硬盘数据写满后，录像机会自动往另一块硬盘上继续写入！录制完毕后，将SSD硬盘装载到任何计算机上就可直接读取媒体文件，不需要再用另一台录机进行上下载。HyperDeck Studio有2种型号可供选择。
取代陈旧的磁带录像机
HyperDeck Studio是替代传统磁带录像机的绝佳选择。同样的功能、类似的操作，不同的是HyperDeck Studio能直接录制无压缩格式或行业标准的ProRes和DNxHD压缩格式。连接任何视频源——如摄像机和切换台——HyperDeck Studio就能为你创建所有前期和后期制作流程中可用的媒体文件。它拥有1RU紧凑机身，远比传统VTR小得多，可方便地安装在机房、转播车和飞行箱系统中。
HyperDeck Studio可录制广播级质量的SD/HD 10-bit 4:2:2无压缩视频。高质量的无压缩视频素材是进行良好的抠像、运动匹配和合成的重要前提。无压缩文件有非常宽广的动态范围，是调色和键抠像的理想素材。它还支持业界标准的压缩视频格式，既保有理想的HD图像质量，同时有效减小了文件体积。而有了HyperDeck Studio Pro，您可以把质量推向新的高度，因为它还支持和2K，可在单块硬盘上播放Apple ProRes编码的4K视频。
业界标准格式
需要兼容任何播出和后期制作流程的文件？HyperDeck Studio以QuickTime格式封装的无压缩视频文件兼容主流的视频软件。两款HyperDeck Studio都可直接记录人们喜欢的Apple ProRes和Avid DNxHD业界标准文件压缩格式。采用DNxHD和ProRes压缩格式录制可获得5倍于无压缩HD视频的录制时间，同时保有10-bit色度量化和1920x1080全帧采样
无以伦比的文件兼容性
HyperDeck Studio以10-bit无压缩或以DNxHD和ProRes压缩格式记录，用业界标准的QuickTime文件封装，支持包括Final Cut Pro X、Adobe Premiere Pro CS6、After Effects CS6、Avid Media Composer 6、DaVinci Resolve在内的所有流行的视频软件。用户总是可以根据项目要求自由选择剪辑、调色和完成工具了。
专业视频接口
HyperDeck Studio配被高质量3 Gb/s SDI和HDMI接口，可连接任何广播级数字摄像机、监视器和视频矩阵。将摄像机的HDMI或SDI输出连接到HyperDeck Studio，即可绕过摄像机本机压缩录制格式，直接录制高质量的10-bit无压缩视频。HDMI接口还可连接显示器和投影机。HyperDeck Studio Pro还配备模拟分量视频和XLR模拟音频接口，以及可支持高码流SDI格式的4通道3 Gb/s SDI接口。四、QY-170H推拉式17寸液晶监视器
影像显示模式可切换4:3、16:9或16:10显示比例
NTSC、PAL双制式自动侦测显示
液晶面板分辨率 RGB 1440X900 dots
可视角度（V）±70度、（H）±60度
LCD对比率: 700 typical
可校正亮度、对比、彩色及色相（只限NTSC系统可校正）
双讯号输入时，可作子母画面（PIP）显示
加装二侧固定式耳架（高度7U），可直接固定于标准19"机柜
可另外选购移动式固定机架（标准19"），收纳机箱中高度仅1U
机架式监视器
五、专业一体化供电系统
让所有器材的电源线路可以归纳整合，让现场或者导播室干净整齐。
电源线路不会杂乱使用，可避免工作人员误拔取电源线或触电等情况。
让所有器材获得稳电又安全的电源，保护器材的寿命。
经过转换输出的电源均有安全保护装置，可防止瞬间电压破坏器材。
特点介绍
QY-D1可运用在QY-EFP-8M移动演播室之电源提供，可让QY-EFP-8M数字影像导播机、17寸液晶监视器、录像设备及通话系统获得稳定的电源，并让整组机构繁多的线路能够整合井然有序，让移动式导播台更加专业及美观。
军工品质稳定可靠，全静音超安全电源
总 DC 输出最高达350W，同时可提供多台器材使用。
具备4组DC 12V电源输出，4组AC220输出，全部使用专业的航空插头
每组电源具有保险丝保护作用，并有灯号示警通知
符合标准的19”及1U高度尺寸机柜尺寸
| AC输入电压 | 100V~120V（200V~240V） |
| AC输出最大功率 | 4组AC220输出220V / 10A |
| AC输入频率 | 50Hz及60Hz |
| DC输出接口 | 具备4组DC 12V电源输出，全部使用专业的航空插头 |
| DC输出效率 | 99％（含以上） |
| DC 输出噪声 | 12V：+5％,-3％、15V：±3％ |
| 其他规格 | 军工品质稳定可靠，全静音超安全电源，AC/DC输入AC电源输入超载保险丝保护功能、DC输入超载自动保护功能、工作温度：5°～45℃、接地线 |
| 尺寸重量 | 尺寸：482mm（长）x 44mm（高）x 180mm（宽）；重量：3.0Kg |
六、箱体及运输方式设计
特点介绍：
箱体采用美国进口SKB航空防震箱、防撞击、防水、防火、带拉杆、带轱辘的可空运、汽运和铁路便携箱体设计。箱体集成设备包括QY-EFP-8M高清数字切换台、QY-170H 寸高清显示屏、QY-108S通话提示系统、HyperDeck Studio硬盘录像机、8M专用抽拉式轨道托架、QY-D1箱体一体化供电系统、数字分配器、专业外部接口板、系统线材和美国进口SKB航空箱等组成。箱体设计美观，箱体所有设备由一根220V电源就可以解决。箱体为拉杆式设计两个人即可搬运至会场演播地点，所有线路已配线完成，可节省现场安装架设线路时间。

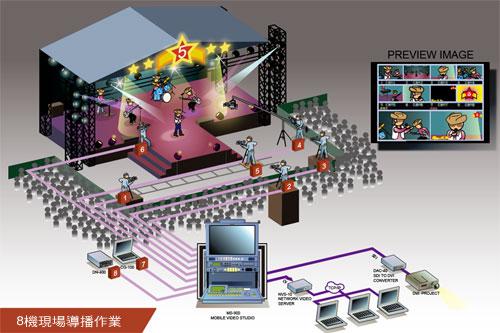

系统连接图：
