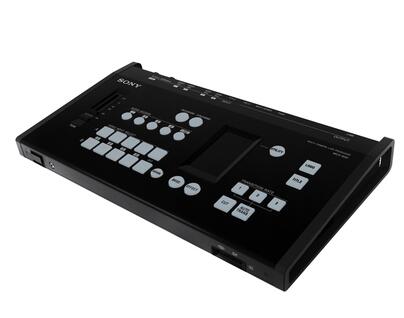

MCX-500是一个经济实惠、用户友好性无与伦比、灵活的制作切换台，让单人操作或小团队制作广播级质量的现场活动变得简单。多路视频输入包括专业的 3G-SDI、HDMI、复合视频以及专用的 DSK，意味着您可以根据需要为每次制作混用和搭配信号源。
新的机遇让现场活动越来越多地依靠视频来吸引客户，使演示更加生动，并通过实时流媒体直播或销售录制的节目来获利。MCX-500 是各种直播和录制应用场合的理想之选，从流行音乐会到婚礼、教育研讨会、企业演示以及教堂的布道，等等。使用 MCX-500，您可以超越单纯地拍摄一个活动，将其转化成涉及每个人的一种体验。
应对任何挑战！
今天的活动可能只是混合多路视频输入，支持主讲者的台上演示。明天的活动可能是创作一个节目，以便在宽敞的会议厅内多个屏幕上进行分发。下星期的活动可能是实时流媒体直播，通过 PC 或 Mac，或者通过路由器使用流媒体服务平台直接从 MCX-500 本身发送。无论什么活动，向您的客户提供即时的活动录像十分简单，这归功于内置的 SD 卡插槽，不需要外部录像机，也没有活动后整合编辑多机位素材的时间损失。
引人入胜的活动保持观众在活动过程中兴趣盎然可能是一个挑战。MCX-500 通过指尖触动整套功能即可轻松实现场景转换：在不同摄像机之间，以各种广播级质量进行切换，使用画中画功能混入二级视频影像，运用索尼的广播级标准色度抠像技术将实况或录制的视频呈现在主讲者面前。8 路视频输入，外加一路专用于屏幕图文的 DSK（一共 9 路输入），以及 5 声道调音台，提供了博取观众喝彩所需的一切。
工作更高效将您的工作量降到最低，MCX-500 提供与 HXR-NX5R 等摄录一体机的便捷集成。使用轻型 RM-30BP 遥控器，您可以坐在控制台前控制适用的摄录一体机的所有主要功能。它还允许 Tally 信号发送到连接的摄录一体机，以便摄像机操作员知道正在直播的每一台摄录一体机。MCX-500 先进的工作流程让工作更快、更高效。
单人或团队协作轻而易举MCX-500 可以让单个操作员轻松地转播专业现场活动。多画面监视在一个显示屏上汇集所有信号源。为了让您的眼睛盯住现场活动，所有主要功能都通过易于操作的实体按键进行访问，目光丝毫不需要离开现场表演。更多高级功能可以针对您确切的工作流程需求进行调节，并映射到可定制图标按钮的 LCD 液晶触摸屏上进行控制。您甚至可以通过 PC、Mac 或平板电脑在以太网或 WiFi* 上远程操作或扩展 MCX-500 的控制功能。
技术领航MCX-500配合索尼的摄录机一体机与RM-30BPLANC控制器组合使用时，Tally灯会自动显示在每台摄录一体机的液晶屏和电子寻像器上。现场拍摄时显示为红色（PGM），预览模式下显示为绿色（PVW）。MCX-500支持最高9路视频输入，5通道立体声输入（包括XLR），以及内部记录功能和使用现场流媒体传输。
支持最多9路输入（4路3G-SDI+2路HDMI+2路CVBS+Title）支持PGM信号机内SD卡录制内置5ch立体声音频调音台Tally功能，专业的节目制作必备功能。支持Logo（SD卡导入），字幕（DSK）和画中画功能，具有CUT、MIX、WIPE等切换特效。不仅支持硬件机身操控/LCD触屏操控，同时支持PC端GUI软件操控。连接NEWLANCRemote即可实现光圈、焦点参数实时控制，同时支持TALLY。特别适用于网络流媒体直播、婚庆、教育、会议和小型节目现场制作。
教育运用：
MCX-500虽然“体重不大”，但产品功能一应俱全，包括视频切换、音频调音台、CUT/WIPE/MIX等各种切换特效，具有使用成本低，硬件面板操控，便于操作，稳定性高等特点，能够很好地满足用户，对于低成本制作的需求，可谓麻雀虽小，五脏俱全，十分适合教育领域应用。
校园体育赛事、学生活动、教师会议、毕业典礼等校园活动录制。
技术规格：
| 一般信息 |
| 电源要求 DC 12V, Approx. 23W |
| 尺寸（宽 x 高 x 深） 362 × 43.5 × 206 mm（近似值） |
| 重量 大约 2.1 千克 |
| 系统 |
| 视频格式 1080/59.94i Hz (60i)、1080/50i Hz (50i) |
| 流传输 |
| 协议 AVC/RTMP (Ustream) |
| 录制 |
| 格式 AVCHD |
| 介质 Memory Stick ProDuo, Memory Stick PRO-HG Duo, Memory Stick XC-HG, SD, SDHC, SDXC memoy cards (Class 4 or higher) |
| 视频切换台 |
| 功能 输入： 8 个主视频输入 ＋ 标题、4 个通道 1 个 M/E + 2 个键控器（1 个画中画，1 个标题） 输出： PGM Output, Multi View Output |
| 键控器类型 亮度键/色度键 |
| 调音台 |
|
功能 输入 模拟立体声 (x1) / 立体声嵌入式音频输入 (x4) 混合： 立体声混合 (x5)输出 PGM（立体声）(x1) |

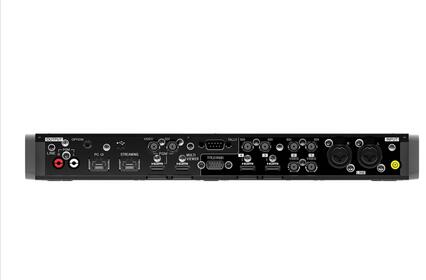

| 视频输入 |
| SDI BNC (x4)、75 Ω、3G SDI/HD/SDSMPTE 292M/259M/424M/425M |
| HDMI A 型 (x2) (720x480/576p, 1280x720p, 1920x1080i/p) |
| 视频输入 BNC (x2)，NTSC/PAL视频： 1.0 Vp-p 75 Ω，负同步 |
| 标题 D-Sub Shrink 15-针 (x1)（母）RGB (1600x1200) |
| 视频输出 |
| HD SDI BNC（x1，PGM）75 Ω、1.5 Gbps、270 Mbps SMPTE 292M |
| HDMI HDMI (Type A) (x1, PGM) (720x480/576p, 1280x720p, 1920x1080i/p) HDMI (Type A) (x1, Multi View) (720x480/576p, 1280x720p, 1920x1080i/p) |
| 视频输出 BNC (x1)视频： 1.0 Vp-p 75 Ω，负同步 |
| 音频输入 |
| 嵌入式音频输入 SDI/HDMI 16bit, Sampling；48HKHz |
| 模拟输入 XLR/TRS 组合型（（CH-1，CH-2）） |
| 音频输出 |
| 嵌入式音频输出 SDI/HDMI 16bit, Sampling；48HKHz |
| 模拟输出 耳机插孔（CH-1、CH-2） |
| 耳机 立体声迷你插孔 (x1) |
| 其他接口 |
| LAN RJ-45（x2，PC UI 流媒体传输）100BASE-TX、1000BASE-T |
| USB2.0 USB min B 型 (x1) |
| 选项 Φ3.5mm 插孔 (x1) |
| 计数器 D-Sub 9 针 (x1)（公） |
主要功能
• 主站8路显示、多路指示灯
• 全双工系统，可外接耳机,音质清淅无啸叫
• 系统子机可同时传输通话、Tally信号
• 1U 的高度便于安装
• 1×8对讲, 可与内部通话系统的通话分站、播音员分站连接通话。
• 有话筒开关及关断警告灯。
• 有扬声器转换接口，可换接机外高音质扬声器。
• 有外接指挥音箱接口，可直接对演播室喊话、指挥。不占通话接口。
• 可外接头戴式耳机话筒组。
• 分离式接线端子，接线时不必焊接。快速、简便。
技术条件
| 测试环境 | 300米传输距离下的测试规格 |
| 频率 | 300-3.6KHz, ＜±3dB |
| THD | ＜3％ |
| S/N | ＞50dB |
| 产品规格 | 主机 |
| Tally信号输入 | 两组D-SUB 15PIN号输入接口 |
| 信号输出 | 4组XLR 7pin输出接口 |
| 声音输出 | 一组麦克风输出接口、一组耳机麦克风输出接口 |
| 一般规格 | 电源灯指示、麦克风执行开关、可选择单独一组通话或多组通话方式同时通话、静音功能、 全双工功能、音量控制调整功能、DC 12V输入灯号显示、具备两组Tally输入接口，Tally A信号由子机1~4传输输入， Tally B信号由子机5~8传输输入、可提供子机双向对话传输、Tally信号及使用电源。 |
| 尺寸 | 44mm（高）× 140mm(宽) × 482mm（长） |
| 重量 | 1.0Kg |
| 电源 | 输入：AC 110 到220V 自动侦测；输出：DC 12V/ 2A |
| 产品规格 | 子机 |
| 信号输出（入） | 一组7pin XLR接口，一组3.5mmTALLY输出接口，1组BNC视频输入接口 |
| 声音输出（入） | 3.5mm立体耳机麦克风接口 |
| 一般规格 | 电源灯光指示、呼叫主机功能、子机对子机对话功能、全双工功能、耳机音量控制、对谈启动按键、具有Tally红（橘）色灯号输出接口、LED Tally灯显示 |
| 重量 | 0.35Kg |
| 电源 | 由主机提供 |
HD/SDI/HDMI机架式抽取硬盘录放机（选配）
HyperDeck Studio硬盘录像机可在2.5英寸高速固态硬盘上记录高质量无压缩视频和ProRes、DNxHD格式压缩视频。HyperDeck Studio采用了用户熟悉的VTR风格控制方式，但其拥有的创新功能全面超越传统录像机。它可同时插入2块SSD硬盘，支持不间断录制——当一块硬盘数据写满后，录像机会自动往另一块硬盘上继续写入！录制完毕后，将SSD硬盘装载到任何计算机上就可直接读取媒体文件，不需要再用另一台录机进行上下载。HyperDeck Studio有2种型号可供选择。
取代陈旧的磁带录像机
HyperDeck Studio是替代传统磁带录像机的绝佳选择。同样的功能、类似的操作，不同的是HyperDeck Studio能直接录制无压缩格式或行业标准的ProRes和DNxHD压缩格式。连接任何视频源——如摄像机和切换台——HyperDeck Studio就能为你创建所有前期和后期制作流程中可用的媒体文件。它拥有1RU紧凑机身，远比传统VTR小得多，可方便地安装在机房、转播车和飞行箱系统中。
HyperDeck Studio可录制广播级质量的SD/HD 10-bit 4:2:2无压缩视频。高质量的无压缩视频素材是进行良好的抠像、运动匹配和合成的重要前提。无压缩文件有非常宽广的动态范围，是调色和键抠像的理想素材。它还支持业界标准的压缩视频格式，既保有理想的HD图像质量，同时有效减小了文件体积。而有了HyperDeck Studio Pro，您可以把质量推向新的高度，因为它还支持和2K，可在单块硬盘上播放Apple ProRes编码的4K视频。
业界标准格式
需要兼容任何播出和后期制作流程的文件？HyperDeck Studio以QuickTime格式封装的无压缩视频文件兼容主流的视频软件。两款HyperDeck Studio都可直接记录人们喜欢的Apple ProRes和Avid DNxHD业界标准文件压缩格式。采用DNxHD和ProRes压缩格式录制可获得5倍于无压缩HD视频的录制时间，同时保有10-bit色度量化和1920x1080全帧采样
无以伦比的文件兼容性
HyperDeck Studio以10-bit无压缩或以DNxHD和ProRes压缩格式记录，用业界标准的QuickTime文件封装，支持包括Final Cut Pro X、Adobe Premiere Pro CS6、After Effects CS6、Avid Media Composer 6、DaVinci Resolve在内的所有流行的视频软件。用户总是可以根据项目要求自由选择剪辑、调色和完成工具了。
专业视频接口
HyperDeck Studio配被高质量3 Gb/s SDI和HDMI接口，可连接任何广播级数字摄像机、监视器和视频矩阵。将摄像机的HDMI或SDI输出连接到HyperDeck Studio，即可绕过摄像机本机压缩录制格式，直接录制高质量的10-bit无压缩视频。HDMI接口还可连接显示器和投影机。HyperDeck Studio Pro还配备模拟分量视频和XLR模拟音频接口，以及可支持高码流SDI格式的4通道3 Gb/s SDI接口。
影像显示模式可切换4:3、16:9或16:10显示比例
NTSC、PAL双制式自动侦测显示
液晶面板分辨率 RGB 1440X900 dots
可视角度（V）±70度、（H）±60度
LCD对比率: 700 typical
可校正亮度、对比、彩色及色相（只限NTSC系统可校正）

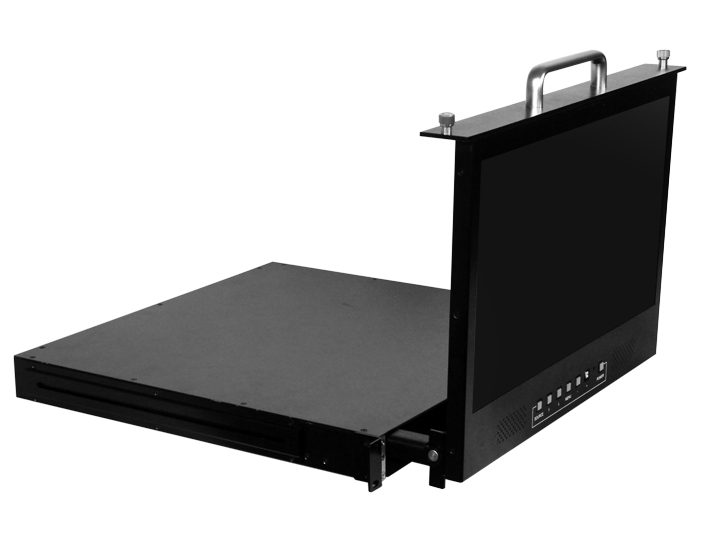

加装二侧固定式耳架（高度7U），可直接固定于标准19"机柜
可另外选购移动式固定机架（标准19"），收纳机箱中高度仅1U
机架式监视器。
专业一体化供电系统
让所有器材的电源线路可以归纳整合，让现场或者导播室干净整齐。
电源线路不会杂乱使用，可避免工作人员误拔取电源线或触电等情况。
让所有器材获得稳电又安全的电源，保护器材的寿命。
经过转换输出的电源均有安全保护装置，可防止瞬间电压破坏器材。
特点介绍

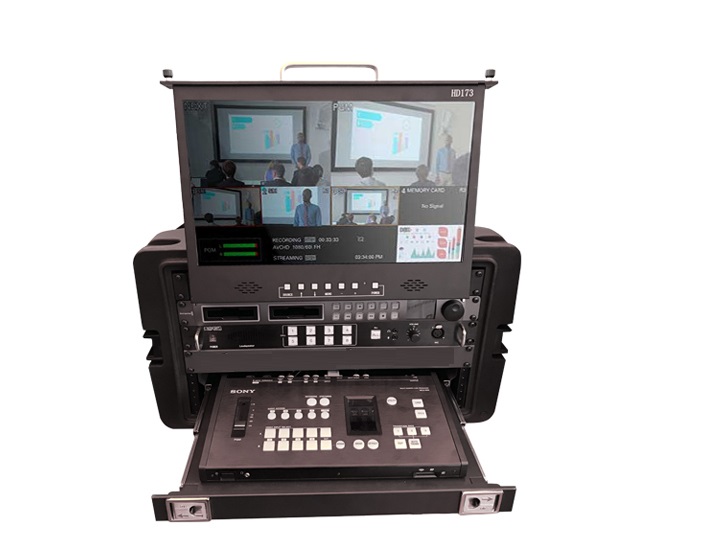

QY-D1可运用在QY-EFP-MCX500移动演播室之电源提供，可让MCX500数字影像导播机、17寸液晶监视器、录像设备及通话系统获得稳定的电源，并让整组机构繁多的线路能够整合井然有序，让移动式导播台更加专业及美观。
军工品质稳定可靠，全静音超安全电源。
总 DC 输出最高达350W，同时可提供多台器材使用。
具备4组DC 12V电源输出，4组AC220输出，全部使用专业的航空插头每组电源具有保险丝保护作用。
符合标准的19”及1U高度尺寸机柜尺寸
| AC输入电压 | 100V~120V（200V~240V） |
| AC输出最大功率 | 4组AC220输出220V / 10A |
| AC输入频率 | 50Hz及60Hz |
| DC输出接口 | 具备4组DC 12V电源输出，全部使用专业的航空插头 |
| DC输出效率 | 99％（含以上） |
| DC 输出噪声 | 12V：+5％,-3％、15V：±3％ |
| 其他规格 | 军工品质稳定可靠，全静音超安全电源，AC/DC输入AC电源输入超载保险丝保护功能、DC输入超载自动保护功能、工作温度：5°～45℃、接地线 |
| 尺寸重量 | 尺寸：482mm（长）x 44mm（高）x 180mm（宽）；重量：3.0Kg |
